真空热压键合机(全系列)

真空热压机广泛用于塑料(PMMA亚克力、PC聚碳酸酯、PP聚丙烯、COP环烯烃聚合物、COC环烯烃类共聚物、BOPET、CBC、树脂(部分)、聚乙烯(部分)等),硅片石英等基材的中低高温键合。最高温度 350摄氏度稳定加热,可精确控制加热时间和温度。

  • 温度控制范围: 可定制
  • 有效加热平台尺寸: 可定制
  • 压力范围: 可定制
  • 型号: 可定制

真空热压机广泛用于塑料(PMMA亚克力、PC聚碳酸酯、PP聚丙烯、COP环烯烃聚合物、COC环烯烃类共聚物、BOPET、CBC、树脂(部分)、聚乙烯(部分)等),硅片石英等基材的中低高温键合。最高温度 350摄氏度稳定加热,可精确控制加热时间和温度。

星微控®真空热压键合机

优势

CE认证   ISO9001体系认证 整机终身质保

型号

X350

D350-M

D350-500

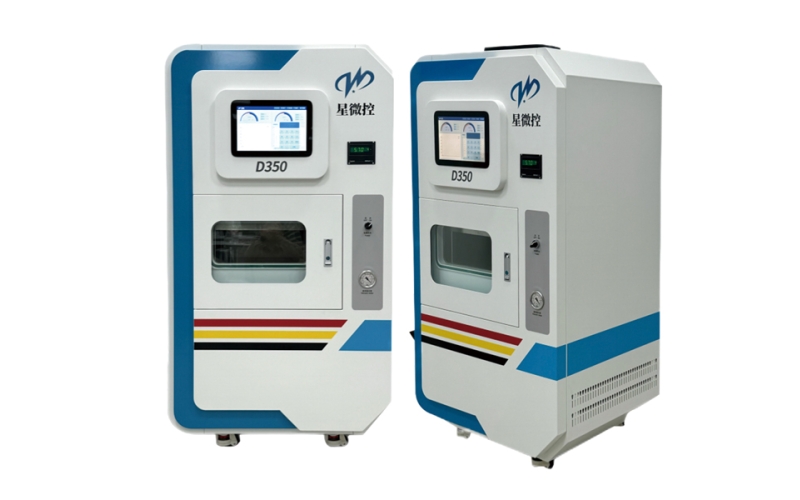

D350-1000

D350-P

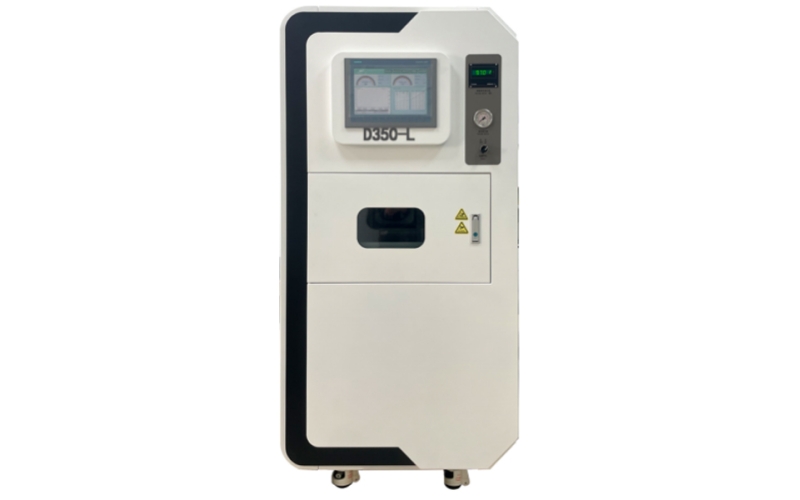

D350-L

工作台面尺寸

220*200mm

230*200mm

230*200mm

230*200mm

430*340mm(可定制其他规格)

500*500mm

最大温度/精度

350℃±1℃

350℃±1℃

350℃±1℃

350℃±1℃

350℃±1℃

350℃±1℃

最大工作压力

4KN(400KG)

5KN(500KG)

5KN(0.5T)

10KN(1T)

40KN(4T)

50KN(5T)

最大真空度

2000Pa(20mbar)

2000Pa(20mbar)

200Pa(2mbar)

200Pa(2mbar)

200Pa(2mbar)

200Pa(2mbar)

整机重量

95kg

95kg

225KG

225KG

450KG

450KG

额定电压

220V/50HZ

220V/50HZ

220V/50HZ

220V/50HZ

380V/50HZ

380V/50HZ

额定功率

1.3KW

2KW

2KW

2KW

4.2KW

4.2KW

外形尺寸

660(长)*380(宽)*820(高)mm

660(长)*380(宽)*780(高)mm

850(长)*680(宽)*1630(高)mm

850(长)*680(宽)*1630(高)mm

850(长)*680(宽)*1800(高)mm

850(长)*680(宽)*1800(高)mm

其他

我司保留更改技术规格和信息的权利,恕不另行通知。详细信息请咨询客服!

真空热压键合机用途概述

1:生物、医药行业所用到的检测分析类流体芯片的键合。

2:模块化的医用监测类芯片键合

3:基于微流控技术创造的人体器官芯片的键合

4:对于小型流道0.05mm的流体芯片键合

5:化工行业各种微流道混合/液滴生成类芯片的键合

6:医药行业所用各种离心芯片,血液合成芯片的键合

7:半导体行业异类材料键合。

真空热压键合的优点

1:适用各种塑料类(PMMA/PC/COC/PP/PEI等)材质的键合

2:无需使用任何胶水或者其他成分参与。在材料表面玻璃转化温度时施加一定压力便出现不可逆的键合力。

3:芯片键合后保持原有材质物理及化学特性。对于一些高透光类塑料基材质有良好的键合优势。

4:良好的键合力。有效避免胶粘或激光键合后出现渗液现象

5:解决了小尺寸流道无法键合的难题

6:多层基材的芯片可以一次性键合,可以让流体芯片设计更方便集成化

运行环境

1:无特殊要求

2:最小安装面积2平米,建议4平米

3:环境温度:10-40℃;相对湿度:30-80%

真空热压键合机主要特点:

1、真空热压技术

该键合机采用真空热压技术,可以实现高质量的键合效果。真空环境可以排除空气中的气泡,防止气泡在键合过程中对芯片造成损害;同时,热压可以让芯片之间的材料完全融合,形成牢固的键合。

2、自动化控制

该键合机具有先进的自动化控制系统,可以实现键合参数的精确控制和自动化操作。用户只需设置好键合参数,即可轻松完成键合操作,同时可以大大提高生产效率和生产质量。

3、高精度和高稳定性

该键合机采用高精度和高稳定性的机械和电子部件,可以实现高精度的键合操作,保证芯片之间键合质量。同时,该键合机的稳定性也非常高,可以满足长时间连续运行的需求。

4、多样化的键合模式

该键合机具有多样化的键合模式,可以满足不同芯片材料和键合需求的应用。例如,可以选择不同的温度、压力、时间等参数,以适应不同的键合材料和尺寸。

工作原理

真空热压键合机适用于各种微流控芯片的制备需求,尤其适用于对塑料芯片进行键合。热压及键合的工作原理,其实质是通过将塑料微流控芯片加热至材料的玻璃转化温度,并施加一定压力,经过保压一定时间后,实现对芯片的热压或键合。温度、时间、压力是热压成型和键合封装的重要工艺参数。
